WÄGEMODUL FÜR GABELSTAPLER LTW COMPACT

Gabelstapler-Wägeplatte, mit DIN15173 - FEM Klasse II Befestigungsführung, um einen normalen Gabelstapler in eine mobile Waage zu verwandeln. Ausgestattet mit COMPACT Gewichtsanzeige in der Kabine, vielseitig und einfach zu bedienen. Erhältlich auch in zugelassener Version für den Einsatz bei Dritten.

WIEGEEIGENSCHAFTEN

• Max. zulässige Überlast: über 300% der Endlast, mit Schutz-Endanschlag falls Scharnierbruch
• Genauigkeit:
  > interner Gebrauch: +/- 0,05 % des Wägebereichs
  > zugelassen: gemäß CE-Zertifizierung (Richtlinie 2014/31/EU)
• Max. horizontale Neigung (Schwenken): +/- 2° mit den gleichen Genauigkeitseigenschaften

WARUM LTW COMPACT DINI ARGEO WÄHLEN

• Die Wiegeplatte ist die robusteste Lösung für das Wiegen und Handhaben von Lasten im Lager.
• Sie ist stark und robust und verfügt über ein integriertes Schutzsystem gegen Überlastungen und versehentliche Stöße.
• Der serienmäßige COMPACT-Indikator, der einfach in der Kabine installiert werden kann, ist nützlich zum Ablesen der Wägedaten.
• Geeignet für die Standardgabeln FEM2A und FEM2B.
• Gebaut mit 2 Dini Argeo Wägezellen, in Edelstahl, mit Schutzart IP68.
• Erhältlich in zugelassener Version für die Verwendung mit Dritten.
• Erhältlich als Kabel- oder Wireless Personal Area Network (WPAN)-Version, komplett kabellos.

TECHNISCHE MERKMALE

• Abmessungen der Platte 910 x 407 x 110 mm
• Gewicht 184 kg
• Max. Gabellänge: 1100 mm
• Max. Schwerpunktsverschiebung: 55 mm
• Plattentragwerk aus dickem Stahl
• Hermetischer Anschlusskasten
• Verlängerbares Kabel als Standard (Länge 5 m)

MERKMALE DER COMPACT GEWICHTSANZEIGE

• Gewichtsanzeige aus ABS mit beleuchtetem 25-mm-LCD-Display mit 6 kontrastreichen Ziffern und Symbolen zur Anzeige der aktiven Funktionen. Ausgestattet mit Befestigungswinkel für die Montage in der Kabine.
• Wasserdichte Funktionstastatur mit 5 Tasten.
• ABS IP68-Gehäuse, leicht zu reinigen und resistent gegen raue und korrosive Umgebungen.
• Optische und akustische Überlastanzeige.
• Auto-off (Energiesparen): 5 Minuten einstellbar oder abschaltbar.
• Stromversorgung direkt vom Gabelstapler (optionales Netzteil erhältlich)
• Optionaler Drucker komplett mit Befestigungswinkel für die Montage in der Kabine.

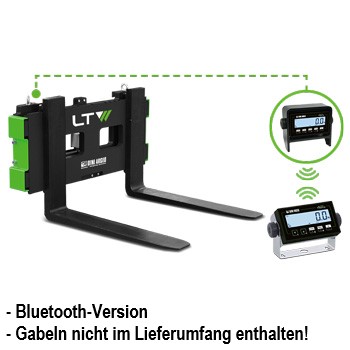

DISPLAY AN DER WÄGEPLATTE (Wireless Personal Area Network-Version)

• Hintergrundbeleuchtetes 25mm LCD-Display mit 6 kontrastreichen Zeichen und Symbolen aktiver Anwendungen.
• ABS, Schutzart IP68, einfach zu reinigen und geeignet für raue Umgebungen.
• Kommunikation mit der Gewichtsanzeige in der Kabine über Wireless Personal Area Network (WPAN).
• Spannungsversorgung durch integrierte wiederaufladbare Batterie - Betriebsdauer ca. 60 Stunden - mit serienmäßigem Ladegerät. Nicht als Netzteil verwendbar.

NETZTEIL NACH WAHL

Je nach der am Stapler vorhandenen Spannung kann die am besten geeignete optionale ALxxV5-Stromversorgung mit einem Eingang von 9 bis 18Vdc, von 18 bis 72Vdc oder von 40 bis 160Vdc gewählt werden. Die Netzteile ALxxV5 können im Inneren der Gewichtsanzeige installiert werden (Bestellung des S1-Service) und können gleichzeitig den Drucker OBTPRLT versorgen, wodurch die Verkabelung der verschiedenen Komponenten optimiert wird.
