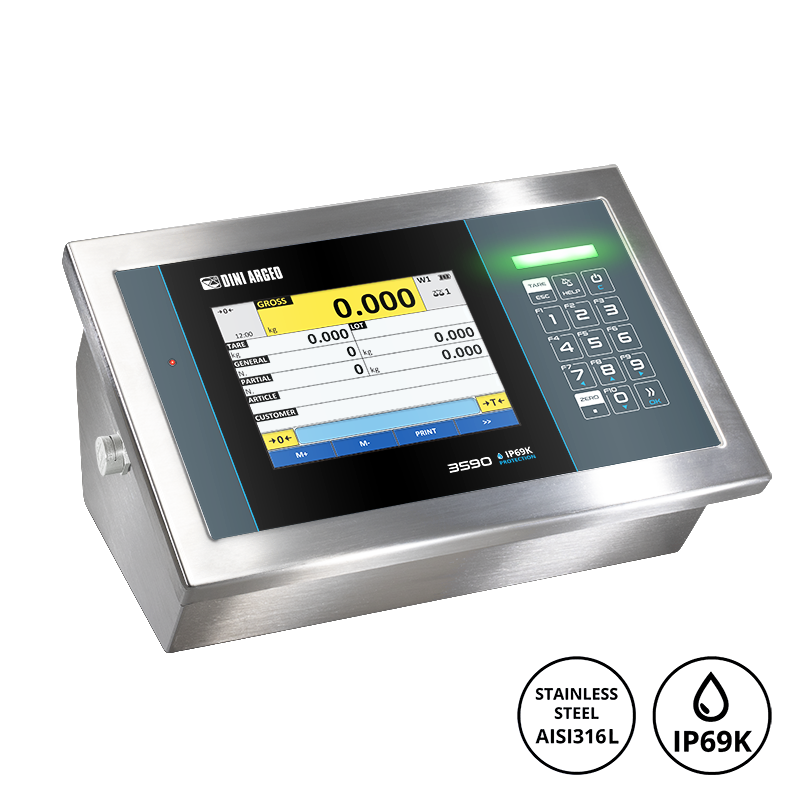

Die Gewichtsanzeige 3590 HYGIENX mit Touchscreen-Display und fortschrittlichem Wägeprogramm zeichnet sich durch ein robustes Gehäuse aus EDELSTAHL AISI 316 und die Schutzarten IP68 und IP69K aus, die eine schnelle und gründliche Desinfektion mit Hochdruck-Heißwasserstrahlen gewährleisten.

In der chemischen sowie in der Pharma- und Lebensmittelindustrie ist eine gründliche Reinigung besonders wichtig, um jedes Risiko einer chemischen, physikalischen oder bakteriellen Kontamination auszuschließen.

3590EGT HYGIENX bietet Tracking-Funktionen, Dateneingabe, Datenbank sowie eine drahtlose Speicherung und Übertragung der Wägungen, die die Anforderungen der Industrie 4.0 erfüllen.

CE-M zulassungsfähig (OIML R-76/EN 45501).

TECHNISCHE EIGENSCHAFTEN

Touchscreen-Grafikdisplay mit Hintergrundbeleuchtung , Abmessungen lxh= 120 x 90 mm.

Mehrsprachige Software.

Alphanumerische wasserdichte Tastatur mit 15 Tasten.

3-farbige Ampel.

Touchscreen-Tastaturtyp QWERTY, AZERTY oder QWERTZ, wählbar.

Gehäuse aus Edelstahl AISI 316.

IP68/IP69K-Zertifizierung gegen Wasser, Staub und Hochdruck-Heißwasserstrahlen.

Abmessungen: 280 x 143 x 185 mm.

Geeignet für den Einsatz auf Tisch, Säule oder Wand.

Uhr, Kalender und permanenter Datenspeicher.

Alibi Memory serienmäßig, auf der Hauptplatine integriert.

Interner Micro-SD-Steckplatz (optional) zum Speichern von Logos.

Mit dem DINITOOLS-Dienstprogramm verfügbare Funktionen:

- Konfiguration, Dateneingabe und Druckformatierung

- Speichern und Archivieren aller Informationen auf PC

- Vollständige Sicherung der Konfiguration

- Gerätekalibrierung mit numerischen Werten

- Kundenspezifische Anpassung der Anzeigen.

A/D-Wandler 24 Bit, 4 Kanäle, bis zu 3200 Konv./Sek. mit Autoselect und bis zu 8 Signallinearisierungspunkten.

4 unabhängige analoge Kanäle zum Ablesen des Gewichts.

Verwaltung von max. 16 analoge Wägezellen von 350 Ohm (45 Zellen von 1000 Ohm).

Max. 10.000 e oder Mehrbereich 3 x 3000 e @ 0,3 µV/e in der für den legalen Gebrauch zugelassenen Version CE-M.

Max. 1.000.000 darstellbare Teilungen für den internen Werksgebrauch mit interner Auflösung bis 3.000.000 Punkte.

Anschließbar an Drucker und Etikettierer mit freier Programmierung der Druckformate.

Stromversorgung 110-240 Vac über 1,5 m Kabel mit Schuko-Steckdose.

VERFŰGBARE SOFTWARE

STANDARDMÄßIG MITGELIEFERT:

AF01: Summierung

OPTIONAL:

AF02: Zählung - Stück, Liter, etc.

AF04: FPVO-Prüfung oder Toleranzkontrolle

AF05: Gewicht/Preisrechnend u. Etikettierung

BATCH1: Ein-Komponenten-Dosierung Befüllen oder Entleeren

BATCH: Mehrkomponenten-Dosierfunktion (nur mit IOEXPB-Zusatzkarte).

KUNDENSPEZIFISCHE APPLIKATIONEN

Dank des integrierten Entwicklungsbereichs ist es möglich, vollständig kundenspezifische Anwendungen eigenständig zu erstellen:

- Geführte Prozeduren, Nachrichten für den Bediener

- Verwaltung serieller Schnittstellen, Anpassung von Protokollen

- Vollständige Verwaltung von digitalen E/A

- sequentielle oder simultane Automatisierungen

- Dateneingabe, maßgeschneiderte Archive

GMP-KONFORMES PRODUKT

Bei diesem Produkt handelt es sich um eine Wägevorrichtung von hoher Qualität und Präzision, die für den Einsatz in der Lebensmittel-, Chemie- und Pharmaindustrie entwickelt und hergestellt wurde. Sie wird nach GMP-Standards (Good Manufacturing Practices oder Gute Herstellungspraxis auf Deutsch) aus Edelstahl hergestellt, mit spezieller Oberflächenbehandlung und anderen Konstruktionsmerkmalen, die im Lebensmittel-, Chemie- und Pharmabereich erforderlich sind.

HAUPTZERTIFIZIERUNGEN

EU Type Examination Certificate (45501:2015)

OIML R76

OIML R51 - MID

Australian legal for trade certificate of approval (NMI S788)

Schutzart IP68/IP69K

EIN- UND AUSGÄNGE

2 serielle Schnittstellen RS232 für den Anschluss an Drucker, Funkmodul, PC, SPS und optionale Schnittstellen.

1 serielle Schnittstelle RS232 (optional RS485) für den Anschluss an Repeater, Fernbedienung, Badge-Lesegerät oder digitale Wägezellen.

Modbus RTU Protokoll.

Konfigurierbarer Analogausgang (4-20 mA, 0-20 mA oder 0-10 V), Erweiterungskarte IOEXPB erforderlich.

Serieller Tastatur-Emulationseingang für Barcode-/Badge–Lesegerät oder externe PC-Tastatur mit Kabel, Anschluss Mini DIN (Optional).

Optional:

4 opto-isolierte Ausgänge.

2 opto-isolierte Eingänge.

Profibus- oder Modbus TCP-Schnittstelle.

Feldbusse Profinet, Ethernet/IP, EtherCAT, CANopen oder externes DeviceNet (optional, nur mit Wiegeprogrammen AF01, AF02, AF03, AF08, AF09, Batch1).

Wireless Personal Area Network (WPAN) für die schnelle, drahtlose Archiv-Programmierung über PC, Tablet oder Smartphone.

BENUTZERDEFINIERTE BILDSCHIRM-LAYOUTS

Dank des programmierbaren Touchscreen-Display können Sie maßgefertigte Schnittstellen für jede Anwendung erstellen:

Dokumente

Datenblatt 3590-HGX
