Gewichtstransmitter mit hoher Geschwindigkeit zur Datenübertragung an SPSen über Feldbus, Analogausgang oder RS485.
Ermöglicht das Ablesen und Diagnostizieren jeder Wägezelle oder angeschlossenen Waage.
Verfügbar in den Versionen:
PROFINET I/O | ETHERNET/IP | ETHERCAT | MODBUS TCP | CANOPEN | DEVICENET | PROFIBUS | PROFIBUS | ANALOG OUTPUT | RS485 Standardmäßig integrierter Webserver für Konfiguration, Diagnose und Datensicherung

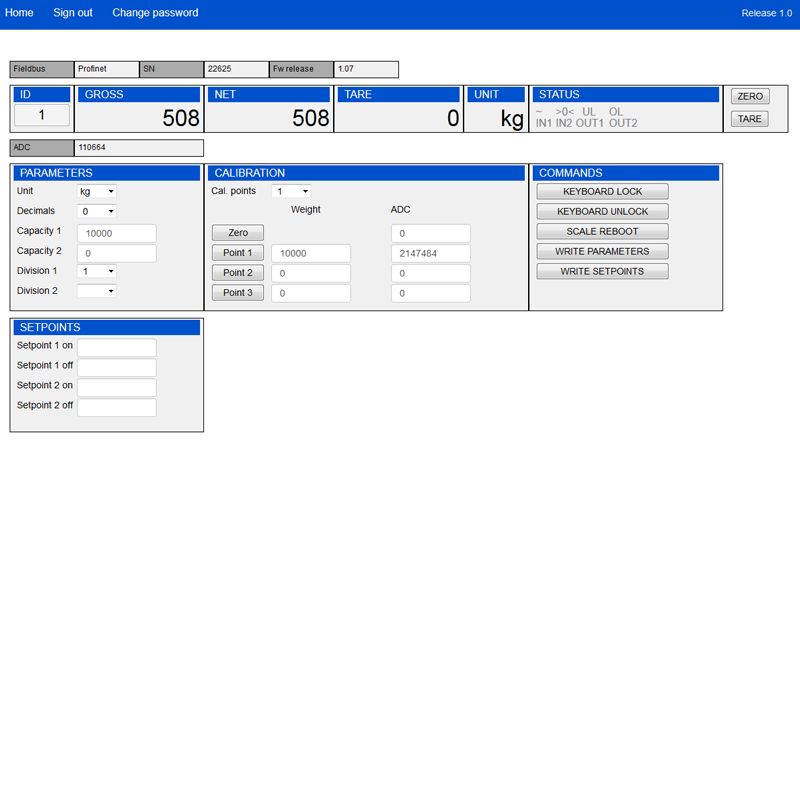

INTEGRIERTER WEBSERVER

Der integrierte WEB-SERVER ermöglicht die vollständige Diagnose, Kalibrierung und Fernkonfiguration des Gewichtstransmitters aus dem Ethernet-Netzwerk.
Nur für die Modelle PROFINET, ETHERNET/IP und MODBUS TCP/IP.

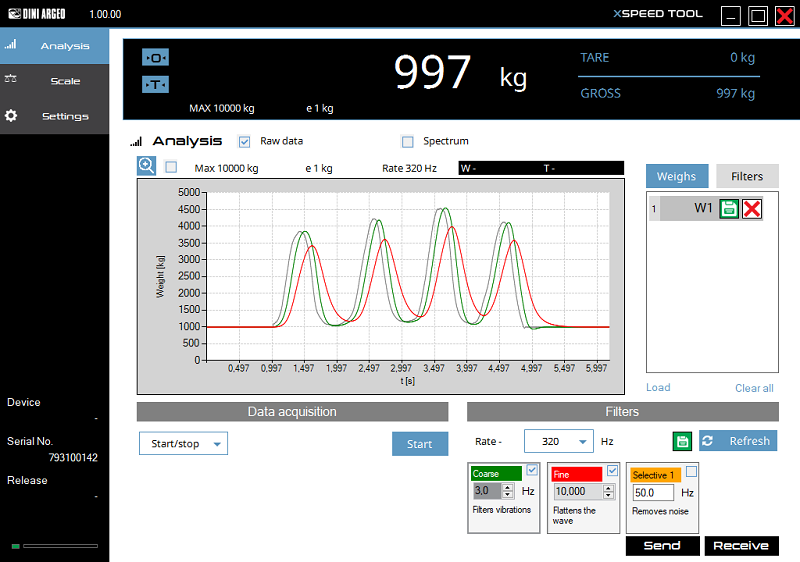

PC XSPEED TOOL SOFTWARE (optional)

Spezifisches Programm für den PC, das entwickelt wurde, um die Leistung eines jeden Wägesystems zu verbessern.
Anpassung des Wägefilters, um die Geschwindigkeit und Genauigkeit der Wägungen in statischen und dynamischen Anwendungen zu maximieren.
Grafische Analyse der Wägewerte zur Identifizierung von mechanischen Störungen und Vibrationen.

TECHNISCHE MERKMALE

Versorgung: 12-24Vdc
Konverter: A/D 24 bit mit 4 Kanälen
Max. Waagenanzahl: 4
Anschluss: 4 oder 6 Zelle (mit Sense Leitung)
Betriebsmodus:

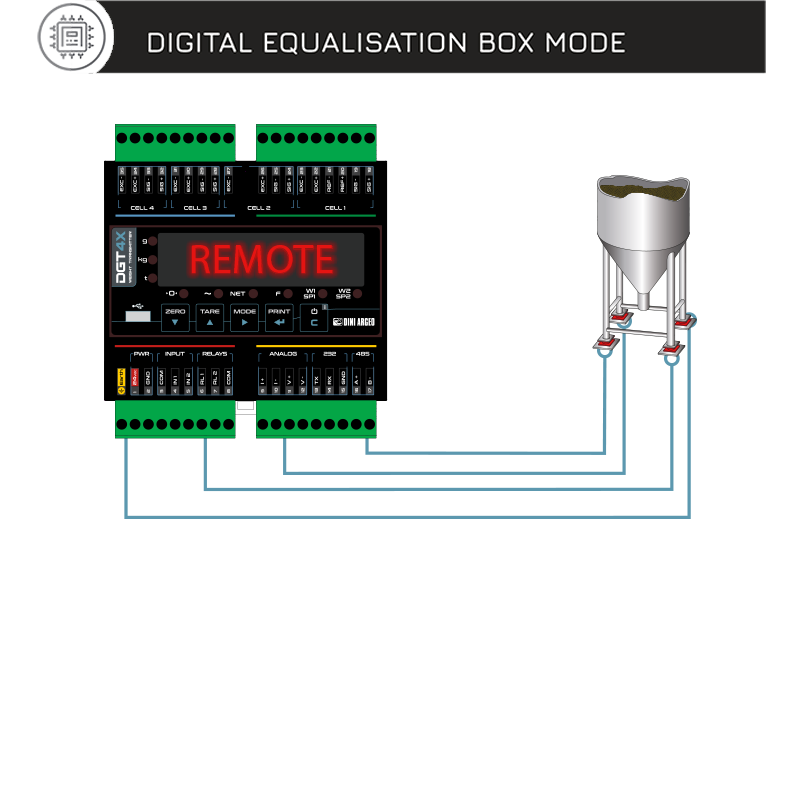

- Digitale Verteilerdose
- Einzelwaage-Gewichtstransmitter

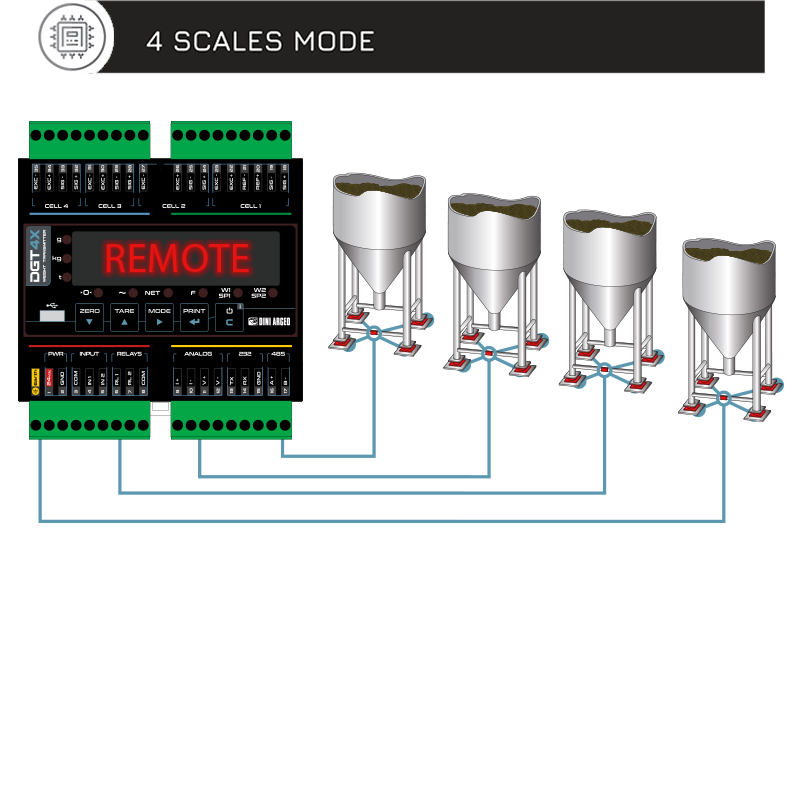

- Multiwaage-Gewichtstransmitter
Gewichtstransmitter-Geschwindigkeit: bis zu 3200 Konv./Sek
Wählbare Abtastrate: bis 2600 Konv./Sek
Geschwindigkeit der Aktualisierung auf Feldbus: bis 120 Hz
Visualisierung: bis zu 1.000.000d
Min. Signal: 0,03 µV/d (0,3 µV/e)
Auflösung: 3.000.000 Punkten
Linearisierung: bis zu 8 Punkten
Anschließbare Wägezellen: bis zu 16 350 Ω Zellen
Feldbus: Profibus, Profinet, EthernetIP, EtherCAT, EthernetIP, CANopen, DeviceNet, Modbus TCP/IP.
Verbindungsschnittstellen:
- 1 Micro-USB-Anschluss (Gerät) für die Konfiguration vom PC aus über "Dinitools®" und "XSpeed Tool"
- 1xRS485 Schnittstelle
- 1 RS232 Schnittstelle (Mod. DGT4X / DGT4XAN)
Analogischer Ausgang: 16 bit (DGT4XAN Modell) 4-20mA, und 0-10Vdc.
Digitale Ausgänge: 2 konfigurierbare OUT
Digitale Eingänge: 2 konfigurierbare IN
Zulassungen:
- OIML R76 (10000e o 3000 + 3000e) / R51 / R61 MID
- UL Listed (auf Anfrage)
- EU Baumusterprüfbescheinigung (45501:2015)
Gehäuse: ABS, zur Montage auf Hutschiene (106 x 56 x 118 mm)
Kalibrierung:
- Theoretisch (mV\V)
- Mit Prüfgewichten
- Remote über WEB SERVER
- Über die Tastatur
- Vom PC mit "Dinitools®"
Tastaturfunktionen:
- Nullstellen, Tara, Funktionsmodus, Ausdruck/manuelle Datenübertragung, On/Stand-by
Funktionsweise:
- Sollwert, Hohe Auflösung, Spitze, Alibispeicher, Maßeinheit-Konverter
Tastatur: mechanische mit 5 Tasten
Display: mit roter Led-Beleuchtung von 14,2 mm


Zertifikationen:

UL-zertifizierte Version
