Produktbeschreibung

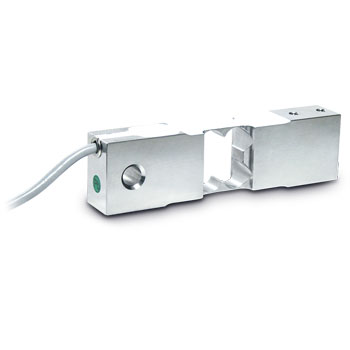

Wägezellen aus Edelstahl für exzentrische Lasten, geeignet für eichpflichtige Waagen (CE-M) mit einer Wägezelle; max. Plattformgröße 500x400 mm.
NENNLASTEN (kg): 7.5, 15, 30, 50, 100, 200.
OIML R60. Genauigkeitsklasse C3.
Edelstahl 17-4 PH. Schutzart IP67.
HAUPTDATEN
GENAUIGKEITSKLASSE C3
KOMPENSATION EXZENTRISCHER LAST
AUSFÜHRUNG AUS EDELSTAHL 17-4 PH
SCHUTZART IP67
NENNLASTEN VON 7,5 BIS 200 kg
FÜR PLATTFORMEN BIS 500 X 400 mm
ABGESCHIRMTES VERBINDUNGSKABEL
PRÜFSCHEIN ERHÄTLICH AUF ANFRAGE
TECHNISCHE DATEN
Mindestteilungswert der Wägezelle: Emax / 10.000
Maximal zulässige Anzahl der Teilungswerte: nLC = 3000
Ausgangswert (Nennkennwert): 2mV/V +/- 10%
Temperatur-Koeffizient des Nullpunktes: 0,01% FS/10K
Temperatur-Koeffizient des Kennwertes (Wägebereich): 0,001% FS/10K
Nenn-Temperaturbereich: -10°C/+40°C
Gebrauchs-Temperaturbereich: -10°C/+50°C
Kriech-Fehler nach 30 Minuten: ± 0,01% v.E.
Maximale Speisespannung: 15 VDC
Eingangs-Widerstand: 380 +/- 15 Ohm
Ausgangs-Widerstand: 359 +/- 5 Ohm
Isolations-Widerstand (100V): > 1000 MOhm
Zulässige Grenzlast: 300% v.E.
Zulässige Bruchlast: 300% v.E.
Maximale Auslenkung bei Nennlast: < 0,5 mm
Kabel 6-adrig (geschirmt), 3 m lang, Durchmesser 5 mm
ATEX-Version
Mit Zertifikat CCATEX ist die Wägezelle geeignet zum Einsatz in explosionsgefährdeten Bereichen. Kennzeichnung:
ATEX II 1G Ex ia IIC T6 (Ta -20÷+40°C) TX (Ta -20÷+65°C) Ga
ATEX II 1D Ex ta IIIC TX°C (Ta -20÷+40°C) TX°C (Ta -20÷+65°C) Da IP65.
Das Zertifikat enthält ein Handbuch und die CE ATEX Konformitäserklärung (in EN, DE, FR und IT erhältlich).
ACHTUNG: Das Zertifikat gilt für eine Wägezelle. Für Systeme mit mehreren Wägezellen muss für jede Wägezelle ein Zertifikat bestellt werden.
