Ohne Anzeigegerät! Bitte mitbestellen!
Das System wird kostenfrei mit dem von Ihnen gewählten Anzeigegerät kalibriert und ist damit sofort einsatzfähig.

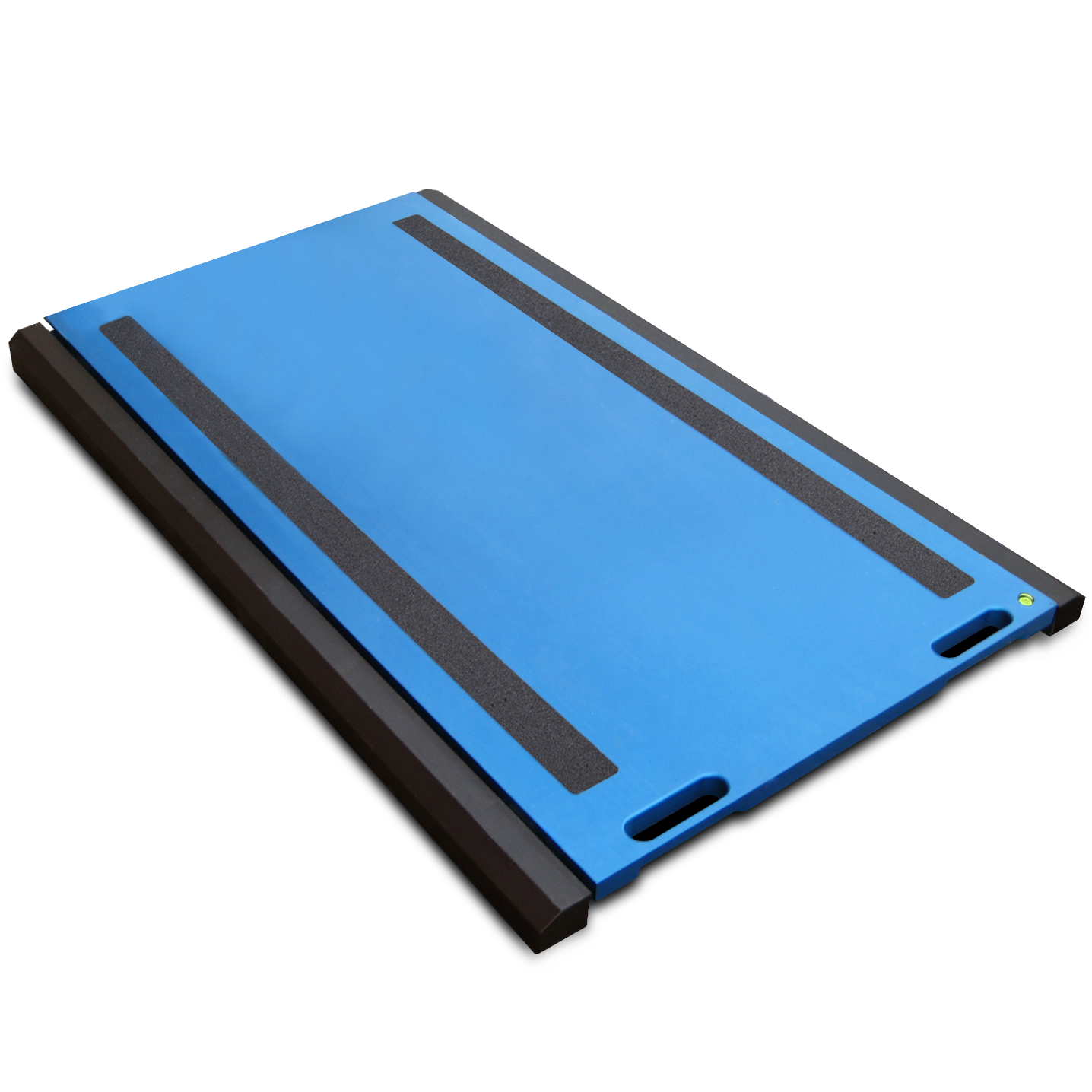

Plattformen für den Bau von Rad- und Achslastwägestationen für große Fahrzeuge, die mit Zwillingsrädern
oder großen Reifen ausgestattet sind (Lastwagen, Sattelzugmaschinen, TIR, Baustellenfahrzeuge usw.);
ausgestattet mit integrierten Rädern und Griffen, um den Transport und die Positionierung zu erleichtern.
Besonders geeignet für dynamische Wägungen.
Der angegebene Wägebereich bezieht sich immer auf eine einzelne Plattform!

EIGENSCHAFTEN
- Gesamtabmessungen: 900x611mm. Höhe 58mm. Gewicht: 41,5kg ca.
- Ladefläche 900x500mm.
- Doppelter Griff für einfache Handhabung.
- Ausgestattet mit Rädern zum Transport der Plattform.
- Stabile Struktur, hergestellt aus speziellem Aluminium, das Leichtigkeit garantiert und sie auch
  für extreme Arbeitsbedingungen geeignet macht.
- 10 m PUR-Kabel, mit IP68-Stecker auf der Plattformseite und neuem M12-Stecker auf der Seite der Gewichtsanzeige.
- Wägezellen aus Edelstahl, mit Schutzart IP68.
- Hermetischer Anschlusskasten mit Schutzgrad IP68.
- Spezieller rutschfester vulkanisierter Gummi, der unter der Plattform angebracht wird,
  für maximale Reibung auf jeder Art von Oberfläche.
- Extrem einfacher und zuverlässiger Anschluss der Waage an die Gewichtsanzeige.
- Die WWS-Plattformen sind durch das Patent Nr. 1.342.302 geschützt.
- Erhältlich in der zugelassenen Version für die Verwendung mit Dritten.
- Erhältlich in hochauflösender Version.
- Auf Anfrage in Atex-Version für die Zonen 1&21 und 2&22 erhältlich.

EICHUNG FÜR DIE VERWENDUNG MIT DRITTEN
Die Plattformen können für den gesetzlich geregelten Gebrauch mit Dritten verwendet werden:
- als System mit Einzelplattformen, die nicht für die Verwiegung von Fahrzeugen benutzt werden.
- als Radlast-Wägesystem, bei dem die Anzahl der Plattformen der Anzahl der Fahrzeug-Räder entspricht.
- als Achslast-Wägesystem, das aus einem oder mehreren WWS-Plattform-Paaren besteht,
vorbehaltlich der von einigen europäischen Ländern vorgesehen Nutzungsbeschränkungen.

Die Plattformen WWS zusammen mit Wäge-Indikator 3590E „AF09“ sind zertifiziert gemäß OIML R134.
Sie sind daher eichfähig für die dynamische Verwiegung von Fahrzeugen durch die Realisierung
einer nationalen Zulassung gemäß der Regelungen im Einsatzland.

Die CE-M-eichfähigen Ziffernschritte sind in der nachstehenden Tabelle “Verfügbare Versionen“
angegebenen für die Option ECEM.
Die Option ECEM wird für jede eichfähige Plattform des Wäge-Systems benötigt.

Eichsysteme, mit mehr als einer WWS-Plattform,
sind zugelassen zur Anzeige des Summengewichtes mit entsprechendem Eichwert e:
Beispiel für ein 4-WWS-Plattformen-System
- Einzelne CE-M-Plattform: Max=1500kg und e=0,5kg
- Summe der 4 CE-M-Plattformen: Max=6000kg and e=2kg

Dokumente

• Datenblatt-wwsd.pdf
• technische Zeichnung WWS
