Großes Matrixdisplay mit sehr leuchstarken LED's.
Vor allem für den Außenbereich geeignet, auch bei direkter Sonneneinstrahlung.
Aus der Entfernung bei jedem Winkel gut sichtbar.
Edelstahl-Gehäuse, Schutzart IP68. CE-M eichfähig (OIML R-76 / EN 45501). MID eichfähig (OIML R-61).


TECHNISCHE DATEN

- Feuchtigkeitsgeschützte Tastatur mit 5 Funktionstasten.
- Großes 6-stelliges Display, 100 mm hoch, mit sehr leuchtstarken SMD-LED's,
  komplett mit 6 Status-LED's.
  Die Anzeige ist gut sichtbar über eine Distanz bis ca. 25 m bei einem Sichtwinkel bis zu 120°.
- Leuchtstärke über Parameter einstellbar bis zu 750 mcd.

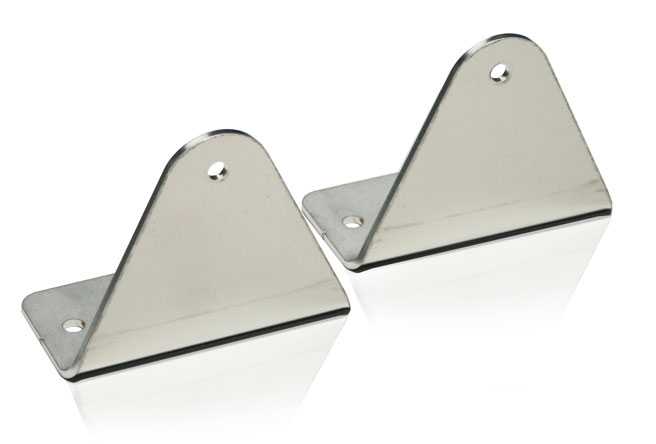

- Edelstahlgehäuse, Schutzart IP68 mit Wandmontagebügel
- Entlüftungsventil zur Kondensatverhütung zur korrekten Regulierung des Drucks und
  der Luftfeuchtigkeit im Inneren der Anzeige (integriert).
- Justage und Setup-Parameter über Tastatur oder vom PC mit DINITOOLS™ konfigurierbar.
- Max. 10.000e oder Mehrbereich 2 x 3000e @ 0,3 µV/e in geeichter CE-M Version
  für den eichpflichtigen Verkehr.
- Max. 1.000.000 Ziffernschritte anzeigbar, für innerbetriebliche Anwendung.
  Interne Auflösung bis zu 3.000.000 Schritte.
- Bis zu 8 Linearisierungspunkte einstellbar mit DINITOOLS™.
- A/D-Wandler 24 Bit, 4-Kanal Sigma-Delta, max. 200 Wandlungen/Sek., Autoselect.
- Anschluss an max. 8 Standard-Wägezellen mit 350 Ohm Eingangswiderstand.
- Verwaltung einer Waage mit 4 Wägezellen mit digitalem Abgleich oder Verwaltung
  von bis zu 4 unabhängigen Waagen.
- Stromversorgung 110-240 VAC.
- Verfügbar als Waagen-Version oder Fernanzeigen-Version.


HAUPT-ZERTIFIZIERUNGEN

- EU Type Examination Certificate (45501:2015)
- OIML R76
- OIML R61 - MID
- OIML R51


SERIENMÄSSIGE EIN- UND AUSGÄNGE

- Bidirektionale Schnittstelle RS232/C, konfigurierbar für den Anschluss an Drucker,
  Etikettendrucker oder andere externe Einrichtung.
- Bidirektionale Schnittstelle RS485, konfigurierbar für PC, SPS oder andere externe Einrichtung.
- Bidirektionale PROFIBUS-Schnittstelle (Modell DGT100PB).
- Ausgänge: 2 MOSFET-Ausgänge 150mA 48VAC / 150mA 60VDC(NO), mit konfigurierbaren Funktionen.
- Eingange: 2 Optokopplereingänge 12 ÷ 24VDC, 5mA min. - 20mA max., mit konfigurierbaren Funktionen.
- 16 Bit Analogausgang (Modell DGT100AN) 4-20mA, 0-5VDC oder 0-10VDC;
  max. stromführender Lastwiderstand 300 Ohm, min. spannungsführender Lastwiderstand 1 KOhm.

DGT100BC / DGT100AN / DGT100PB: FUNKTIONEN

FUNKTIONSTASTEN:
- Nullstellen, Tara und Handtara, Drucken und/oder Datenübertragung; Ein/Standby.

WÄHLBARE FUNKTIONEN:
- Anzeige mit erhöhter Auflösung x 10; Brutto/Netto oder Umschaltung kg/lbs;
  Wägungen summieren; Chargenverwiegung; Geeichte Übertragung des Gewichts an PC/SPS
  (mit Option Alibispeicher ALMEM);
  Stückzählung; Ein-/Ausgangs-Wägung; Gewicht: Haltefunktion und Spitzenwert.

EINGÄNGE:
- Tasten-Simulation; Tasten-Deaktivierung.

AUSGÄNGE:
- Schaltpunkte bezogen auf Gewicht, positiv (Beladen) oder negativ (Entladen),
  Bezug auf Stückzahl (Stückzählmodus), mit programmierbaren Aktivierungs-/Deaktivierungsschwellen,
  für Direktkontrolle oder über Gewichtsstabilität.

SERIELLE ABFRAGEN:
- Bei allen Modellen: Auslesen von Brutto-, Netto- und Tarawerten; Löschen; Tara und Handtara;
  Waagenanwahl; Einstellen der Schaltpunkte; Schreiben/Lesen Alibispeicher.
- Modelle DGT100BC und DGT100AN:
  Auslesen der A/D-Wandlerwerte in µV oder d (Digit) für alle Kanäle; Drucken; Befehlsanzeige;
  Einstellen mittleres Stückgewicht; Tasten-Simulation; MODBUS serielles Protokoll.
- 16 Bit ANALOGAUSGANG (DGT100AN):
  Analogwert proportional zu Brutto- oder Nettogewicht, positiv (Beladen) oder negativ (Entladen).


GEWICHTSREPEATER DGT100R

Version mit spezifischem Programm zur Verwendung der Anzeige als Universal- oder Multiwaagen-Repeater (MASTER)
in Verbindung mit DFW/DGT/MCW.

FUNKTIONS-MODI:
- Multiwaagen-Repeater (MASTER):
  Wägefunktion, die es ermöglicht das Gewicht von bis zu 32 unabhängigen Waagen anzuzeigen,
  mit der Möglichkeit deren Funktionen zu steuern oder auch die Gewichtssumme aller Waagen anzuzeigen und zu drucken.
- UNIVERSELLER Gewichts-Repeater:
  Erlaubt das Gewicht jeder Waage wiederzugeben, und zwar mittels Konfigurierung des Eingangs-Strings.
